JBF61S30防火門監控設備操作
在顯示屏右側的按鍵盤，鍵入【功能】，顯示窗口內側下方出現“主菜單”對話框，包括查詢、測試、設置、安裝、系統和退出六個功能選項。如圖7所示?？捎闷聊幌碌亩喙δ苕I和數字按鍵進行子菜單的選擇，快捷進入選中的子菜單。鍵盤中的常用鍵功能介紹：【確認】為確定鍵，【取消】為退到上一級菜單。
圖 7

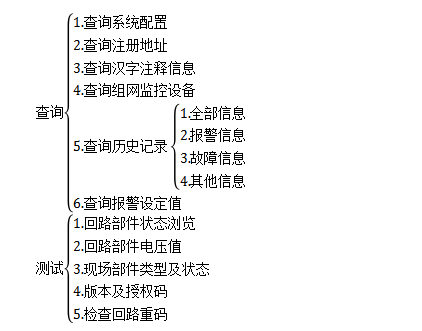

JBF-61S30型監控設備界面功能強大，我們使用了分層化菜單管理模式。用戶在使用時會感到更具有條理、操作思路清晰等優點。同時，為了讓用戶更直觀的了解整個軟件功能的組成，我們給出系統各功能菜單的完全拓撲結構圖，如下所示。用戶在使用時，可以從該拓撲圖中找到需要使用的功能所在操作菜單的具體位置，以及選擇該圖操作的正確路徑，達到方便快捷操作本系統的效果。在使用時，如跟隨屏幕提示操作仍有疑問，可以根據菜單拓撲圖和目錄在本章節中找到對應部分的詳細說明講解。
菜單拓撲圖：
查詢
測試
設置
安裝
系統
7.1 查詢操作

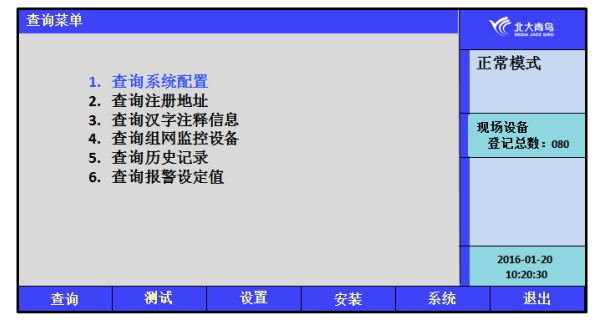

進入查詢選項菜單如圖7.1，在此菜單中你可以查詢到如下信息：系統配置、被登記的部件的總數及具體地址、各地址點漢字注釋信息、本機地址及組成網絡的各機器信息、存儲的歷史事件、各探測器設置的報警閾值等。
選擇1：查詢系統配置，見7.1.1；
選擇2：查詢注冊地址，見7.1.2；
選擇3：查詢漢字注釋信息，見7.1.3；
選擇4：查詢組網控制器，見7.1.4；
選擇5：查詢歷史記錄，見7.1.5；
選擇6：查詢報警設定值，見7.1.6；
圖7.1
7.1.1 查詢系統配置
進入查詢菜單后，鍵入數字鍵【1】可以查詢系統的配置情況。

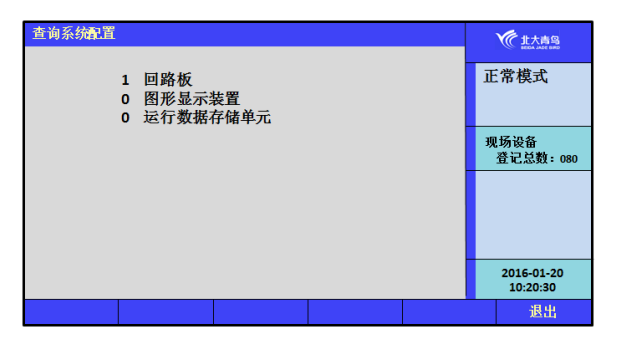

查看本系統所帶的回路板、圖形顯示裝置以及運行數據存儲單元，如圖7.1.1所示。本系統只有1個回路板，如果和圖形顯示裝置連接的話，可以在系統配置的時候進行設置，配置之后即可查詢到相應信息。
圖7.1.1#p#分頁標題#e#
7.1.2 查詢注冊地址
進入
監控設備查詢菜單后，選擇數字鍵【2】進入“查詢注冊地址”選項。
屏幕將顯示本回路被登記上線的剩余電流式探測器和測溫式探測的數量、地址和現場部件登記上線的總數信息。
圖7.1.2
7.1.3 查詢漢字注釋信息
進入查詢菜單后，鍵入數字鍵【3】可以查詢每個地址點的注釋信息。輸入地址號即可查詢到響應地址點的注釋信息，按“頁+1”和“頁-1”可執行翻頁操作。
圖7.1.3
7.1.4 查詢組網監控設備
進入查詢菜單后，鍵入數字鍵【4】可以查詢組成系統的監控設備的總數，各監控設備的機器號和狀態，本機地址號。
圖7.1.4
7.1.5 查詢歷史記錄
進入查詢菜單后，鍵入數字鍵【5】可以查詢歷史記錄信息，可查詢的信息包括：全部信息、報警信息、故障信息和其他信息，分別按數字鍵1～4可執行響應的操作。
圖7.1.5
7.1.6 查詢報警設定值
進入查詢菜單后，鍵入數字鍵【6】可以查詢各現場部件的報警設定值，輸入地址號后顯示登記現場部件的類型：剩余電流式或測溫式；設置的報警設定值：報警電流或報警溫度；地址點的漢字注釋信息。如地址未登記，顯示為設備未登記。按“地址-1”和“地址+1”可連續查詢。#p#分頁標題#e#
圖7.1.6
7.2 測試操作
進入測試選項菜單，如圖7.2，在此菜單中你可以查詢到以下信息：回路部件的電壓情況、回路狀態信號瀏覽、現場部件的數據、回路部件的電壓值、現場部件類型狀態以及用戶密碼和授權管理。
選擇1：回路部件狀態瀏覽，見圖7.2.1；
選擇2：回路部件電壓值（略）；
選擇3：現場部件類型及狀態，見圖7.2.2；
選擇4：版本及授權碼，見圖7.2.3；
選擇5：檢查回路重碼。見圖7.2.4
圖7.2
7.2.1 回路部件狀態瀏覽

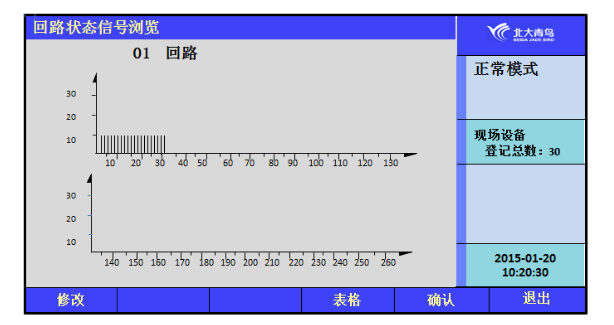

進入測試菜單后，鍵入數字鍵【1】可查看“回路部件狀態瀏覽”，如圖7.2.1，可以瀏覽252個現場部件的狀態信號電流值，并可通過選擇轉換為表格顯示方式。橫向代表不同地址的現場部件，縱向代表電流值。電流值6～10mA為工作正常，若無電流值則監控設備未檢測到此現場部件。
圖7.2.1
7.2.2 現場部件類型狀態
進入測試菜單后，鍵入數字鍵【3】進入“現場部件類型狀態”，輸入正確的和地址號，可以查詢現場部件的類型以及是否在線的狀態。
圖7.2.2#p#分頁標題#e#
7.2.3 版本及授權碼
進入測試菜單后，鍵入數字鍵【4】進入“用戶密碼及授權管理”，可以查看每個主機唯一的PSN碼及版本。
圖7.2.3
7.2.4 檢查回路重碼
進入測試菜單后，鍵入數字鍵【5】進入“檢查回路重碼”，數字1~3代表回路中重碼的個數，數字4則表示此地址無PSN碼。
圖7.2.4
7.3 設置菜單
在設置操作菜單中可以進行如下操作：設置時間、設置部件屏蔽、開關打印機、打印歷史記錄和控制器自檢。

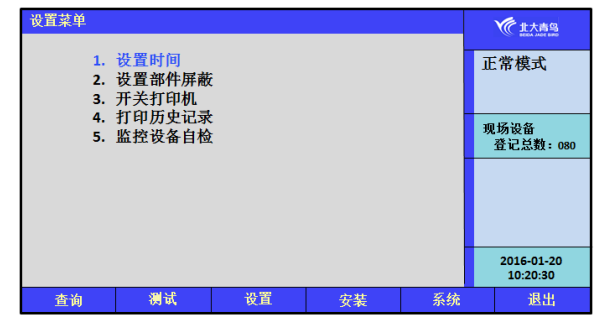

“設置”子菜單如圖7.3所示，由操作要求，鍵入功能對應的數字標號快捷選擇；或者用方向鍵進行功能選擇，再用【確認】鍵入確定信號。
選擇1：設置時間，見圖7.3.1；
選擇2：設置部件屏蔽，見圖7.3.2；
選擇3：開關打印機，見圖7.3.3；
選擇4：打印歷史記錄，見圖7.3.4；
選擇5：監控設備自檢，見圖7.3.5。
圖7.3
7.3.1 設置時間

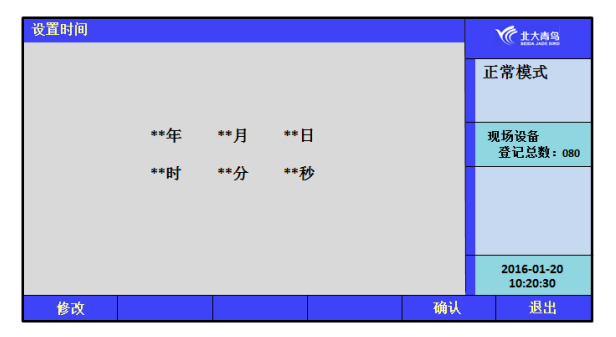

選擇此菜單可以對時間進行設置，如圖7.3.1。
因為時鐘芯片內設電池，即使監控設備關機，內部時鐘仍在運行。所以監控設備的液晶屏上能實時顯示日期和時間。如果顯示的時間和實際時間有誤差，進入此菜單輸入當前時間作出調整。如圖中提示，輸入當前日期和時間，最后直接按【確認】鍵。
注意：監控設備在運行的狀態下日期和時間應準確，以便正確記錄報警時間。
圖7.3.1#p#分頁標題#e#
7.3.2 設置部件屏蔽

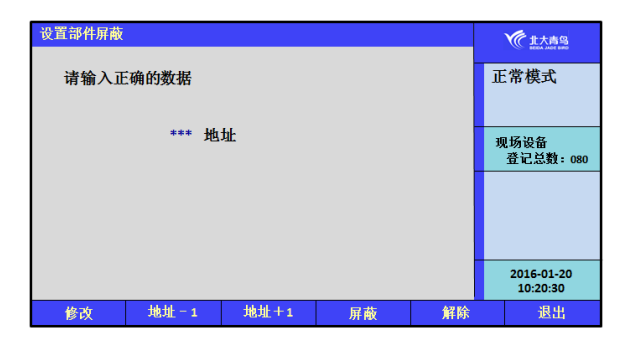

當系統中有現場部件發生故障，不能正常工作時，為了不對整個系統造成影響，需要將故障現場部件屏蔽。故障部件屏蔽操作界面如圖7.3.2所示，按屏幕提示輸入故障地址號，在選擇屏蔽按鈕后，該故障部件被屏蔽，監控設備復位后不再報故障。當有現場部件被屏蔽時，面板屏蔽指示燈亮。待故障部件修復后，鍵入正確的數據，可以解除部件屏蔽，如圖7.3.2所示。
圖7.3.2
7.3.3 開關打印機

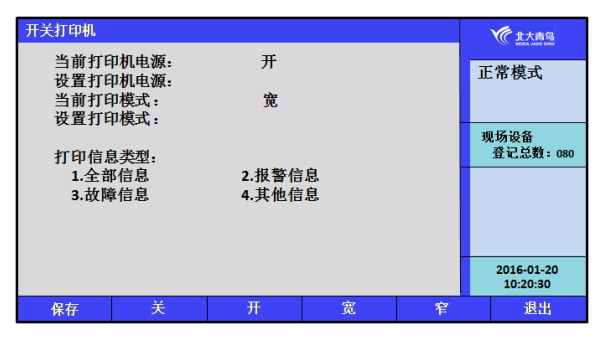

進入設置菜單，鍵入【3】進入“開關打印機”設置界面。在此界面可設置打印機的“開、關”；打印機的“寬窄”打印模式和“打印信息類型”，設置完成后按【保存】鍵完成操作。
圖7.3.3
7.3.4 打印歷史記錄

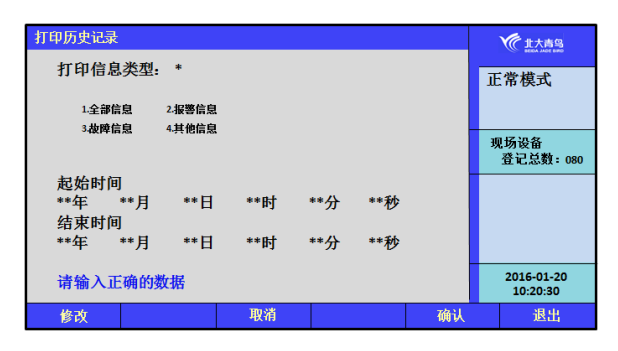

在設置菜單下，選擇【4】進入“打印歷史記錄”界面，用戶根據實際需要打印不同的時間點的各種類型的歷史信息，按【確認】鍵后完成打印。
圖7.3.4
7.3.5 監控設備自檢

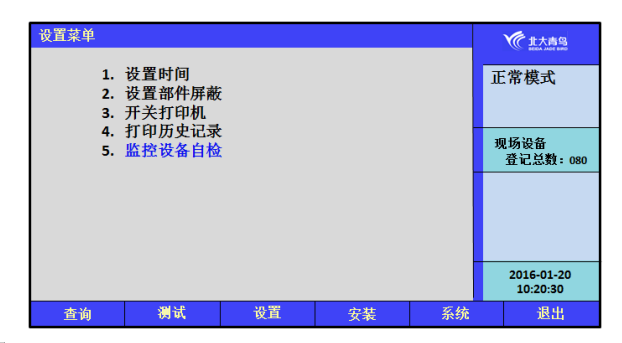

在設置菜單下，選擇【5】進入“監控設備自檢”，監控設備將進入自檢狀態，啟動所有聲光顯示部件，自檢結束后回到“查詢系統現場部件狀態”界面。
圖7.3.5
7.4 安裝菜單

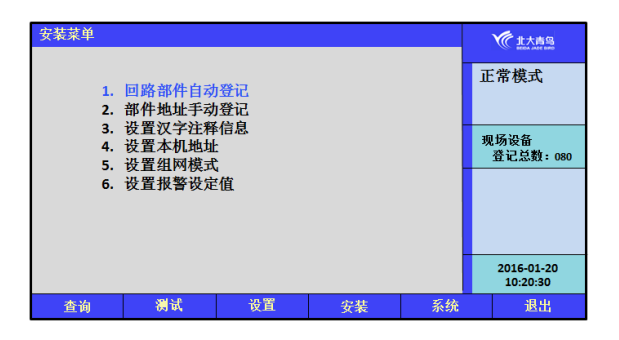

在安裝操作菜單中可以執行以下操作：回路部件自動登記、回路部件手動登記、設置漢字注釋信息、設置本機地址、設置組網模式和設置報警設定值。
圖7.4
選擇1：回路部件自動登記，見7.4.1；
選擇2：回路部件手動登記，見7.4.2；
選擇3：設置漢字注釋信息，見7.4.3；
選擇4：設置本機地址，見7.4.4；
選擇5：設置組網模式，見7.4.5；
選擇6：設置報警設定值，件7.4.6。
7.4.1 回路部件自動登記

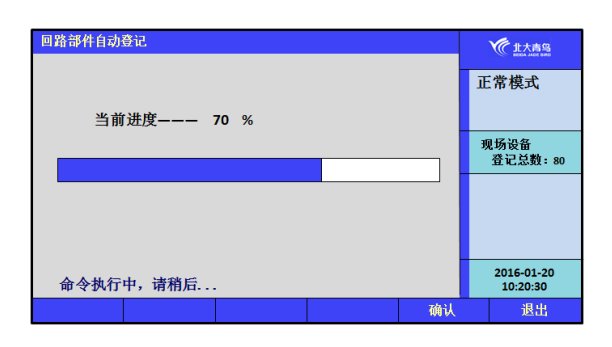

接在總線上的現場部件如果沒有進行登記上線，將不能實現報警功能。要使現場部件有效，首先應用編碼器將部件編上地址號然后接入總線，進入該菜單后，對探測部件進行自動登記。登記顯示“100℅完成”后，自動返回主界面。只有功能正常的部件才能被登記上，不正常的部件將不被登記。為了確認所有部件是否登記上，操作完此項后應進入查詢菜單中的注冊地址查詢項，查看被登記的數量及具體的被登記的部位號。
圖7.4.1
7.4.2 部件地址手動登記

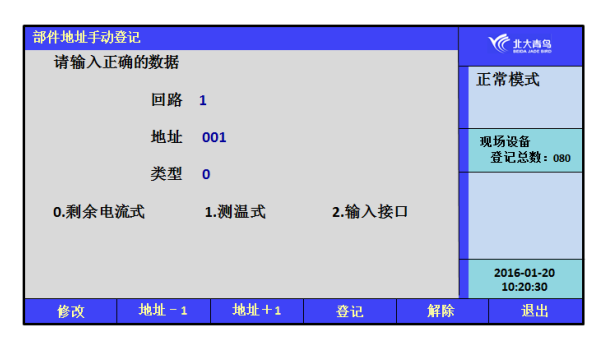

手動登記用于對單個部件地址的登記或清除，登記時現場部件可在線也可不在線，按如圖7.4.2提示，輸入要登記的回路號和地址號，通過按數字鍵選擇要手動登記的地址類型，然后選擇界面上的【登記】按鈕進行登記。被登記后，顯示屏會出現“地址已登記”提示。輸入要解除的部件回路號和地址號點擊【解除】按鍵，則已登記上線的部件地址被解除。若不接部件，在登記注冊完后，系統報故障，此時接入部件，故障即可恢復。
圖7.4.2
7.4.3 設置漢字注釋信息
本監控設備可以采取兩種方式實現漢字注釋：一種方法是借助于我公司提供的專用調試軟件實現；另一種方法是利用監控設備的鍵盤和液晶屏實現，進入安裝菜單，鍵入【6】“設置漢字注釋信息”來實現文字注釋。

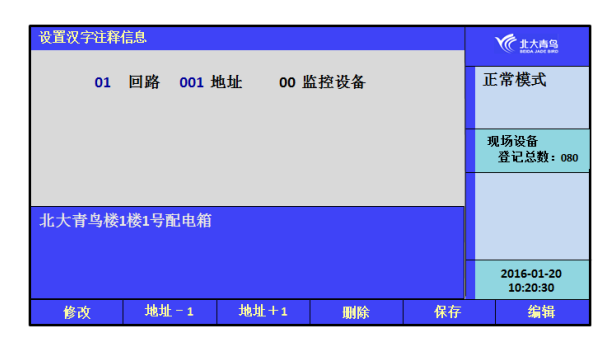

在漢字注釋手動設置操作的界面下，按【F6】編輯鍵進入編輯功能，輸入地址號后輸入注釋信息，點擊【確認】鍵后再點擊【保存】后將信息存入。 #p#分頁標題#e#
圖7.4.3
7.4.4 設置本機地址

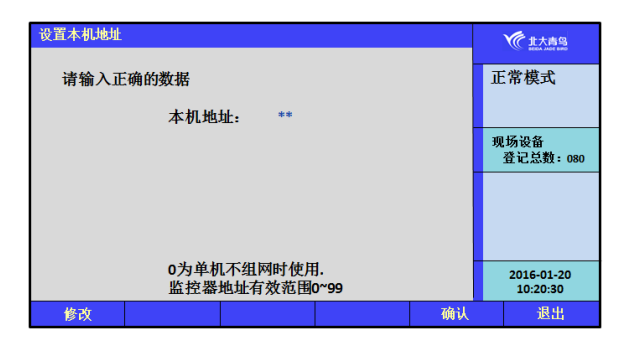

通過此菜單可以對本機的地址進行設置，單機運行時可不必進行地址設置，組網工作時監控設備有效的地址范圍是1～99。
圖7.4.4
7.4.5 設置組網模式

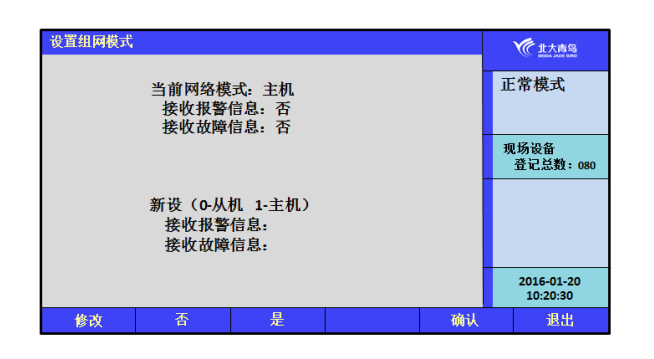

多臺電氣火災監控設備可以聯網，組成更大的監控系統，最多可以實現99臺監控設備組網。如果是單臺監控設備，此項不必操作。組網時，在此顯示頁中輸入監控設備的模式—“主機或從機”，再選擇所接收的信息類型，然后按【確認】鍵。
注意：組網中的監控設備的地址不能相同，組網時應將網絡內主機的地址號設置為當前網絡內的最大號,只有這樣主機才能給網絡內所有從機同步時鐘。
圖7.4.5
7.4.6 設置報警設定值

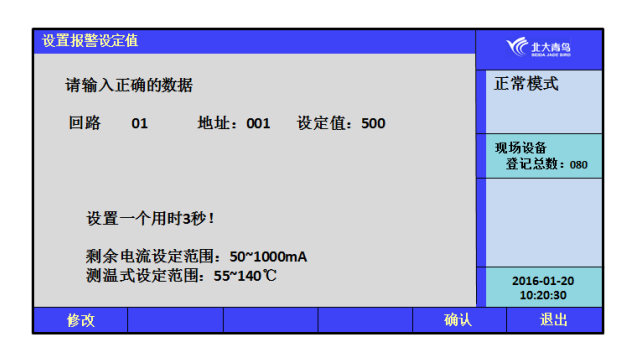

在安裝菜單中，鍵入【6】進入到“設置報警設定值”，在此界面中，可設置回路上任意地址探測器的報警設定值，剩余電流探測器的設定范圍為：50～1000mA；測溫式探測器設定范圍為：55～140℃，超出范圍不能進行設定。
圖7.4.6
7.5 系統菜單
在系統操作菜單中可以執行以下操作：系統配置、清除處理、設置一級密碼、設置二級密碼、設置語言、運行模式、單元板卡信息。
選擇1：系統配置，見7.5.1；
選擇2：清除處理，見7.5.2；
選擇3：設置一級密碼，見7.5.3；
選擇4：設置二級密碼，見7.5.4；
選擇5：設置組網監控設備，見7.5.5；
選擇6：設置語言（略）；
選擇7：運行模式（略）；
選擇8：單元板卡信息，見7.5.6。

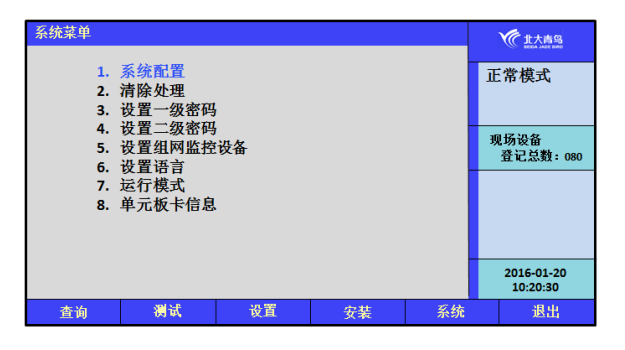

圖7.5
7.5.1 系統配置

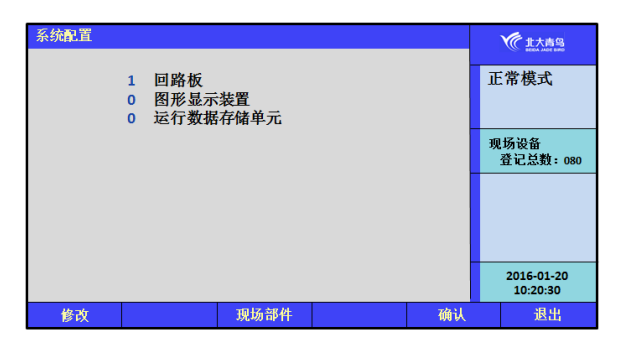

系統在正常運行前，需要進行配置。本監控設備有1個回路板，0個運行數據存儲單元，根據實際情況配置是否有圖形顯示裝置，如果沒有設置為0，如果有設置為1。如果沒有進行系統配置，則相應設備無法正常工作。
圖7.5.1
7.5.2 清除處理

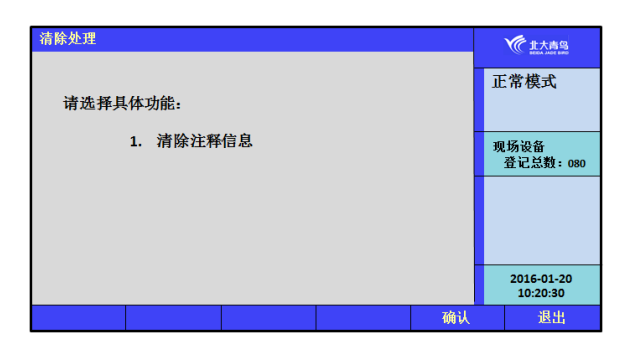

通過清除操作可以清除監控設備中已經設置的注釋信息。如圖所示。一旦刪除無法恢復，謹慎使用。
注意：此功能僅供技術人員在工程調試時使用，正常運行后禁止無關人員操作此功能。
圖7.5.2
7.5.3 設置一級密碼

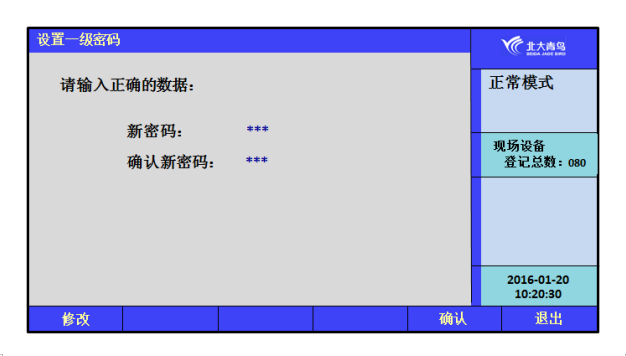

通過此菜單修改一級用戶密碼。在“設置密碼”處輸入修改后的密碼，在“確認新密碼”處再重新輸入一次進行檢驗，按面板上的【F5】確認或按【F1】修改。
圖7.5.3
7.5.4 設置二級密碼

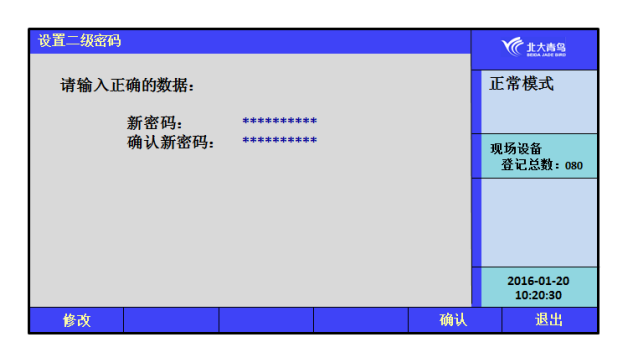

通過此菜單修改二級用戶密碼。
注意：進行密碼修改后，原出廠默認密碼同時失效。消防值班人員必須牢記修改后的密碼，并防止無關人員進行此項操作。
圖7.5.4
7.5.5 設置組網監控設備
此功能在多臺監控設備組網時使用，如果是單機運行或本機為從機不需要接收系統中其他設備的信息時，無需此操作。
如圖7.5.5所示，輸入正確的機器號，按【登記】確認，此時被登記的機器號的所有信息將上報至主機，如從機不在線，主機將報從機故障。
#p#分頁標題#e#
圖7.5.5
7.5.6 單元板卡信息

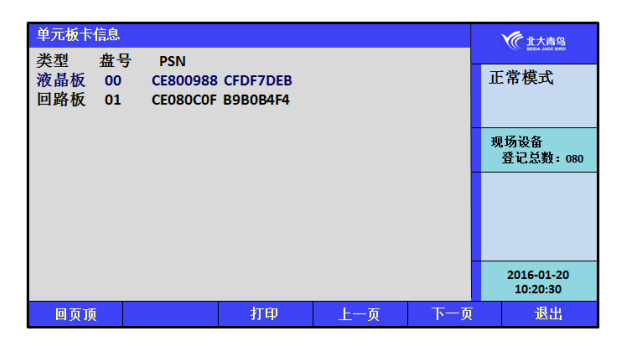

操作后可顯示系統中所有板卡的盤號及PSN碼。
圖7.5.6
